在進行電纜故障檢測時,如何選擇合適的試驗電壓

選擇電纜故障檢測的試驗電壓，核心是匹配電纜額定電壓、絕緣類型、故障性質與檢測方法，在有效擊穿 / 激發故障與不損傷完好絕緣之間取得平衡，同時遵循國標 / 行標。

一、核心選擇依據

1. 電纜額定電壓（U?：導體對地 / 屏蔽額定相電壓）

這是最基礎的依據，試驗電壓通常為 U?的倍數。

• 低壓電纜（≤1kV）

• 絕緣電阻測試：500V~1000V DC（0.6/1kV 電纜常用 1000V）

• 工頻耐壓：2U?+1000V（如 0.6/1kV：2×600+1000=2200V AC），5 分鐘

• 中壓電纜（6~35kV）

• 出廠交流耐壓：2.5U?（6/10kV：15kV；8.7/10kV：21.75kV），15 分鐘

• 現場預防性交流耐壓：1.7U?~2.0U?

• 直流耐壓（僅老規范 / 紙絕緣）：4U?

• 高壓電纜（110kV 及以上）

• 交流耐壓：1.36U?~1.6U?（諧振試驗）

2. 故障類型與電阻（決定檢測方法與起始電壓）

• 低阻 / 短路故障（R＜100Ω）

• 方法：低壓脈沖法（TDR）

• 電壓：5~50V 低壓脈沖，無需高壓

• 高阻 / 泄漏故障（100Ω＜R＜10MΩ）

• 方法：直流耐壓 + 泄漏電流、超低頻（VLF）

• 電壓：0.5~1.0U?起，逐級升壓至2U?

• 閃絡故障（R＞10MΩ，高電壓才擊穿）

• 方法：高壓閃絡法（直流 / 沖擊）

• 電壓：2.5~4U?，直至故障點閃絡放電

• 開路故障

• 方法：低壓脈沖 / 電橋

• 電壓：低壓，無需高壓

3. 絕緣材料（關鍵限制因素）

• XLPE（交聯聚乙烯）：嚴禁直流耐壓（易存空間電荷，投運易擊穿）；優先工頻 / 諧振 / VLF 交流

• PVC / 橡膠：可直流 / 交流；直流電壓可取交流1.5~2 倍

• 油浸紙絕緣：可直流（4U?）或交流

4. 檢測目的（預試 / 故障定位）

• 預防性試驗：電壓 **≤2.5U?**，驗證絕緣完好

• 故障定位：電壓 **≥2.5U?**，強制故障點擊穿 / 閃絡，便于定位

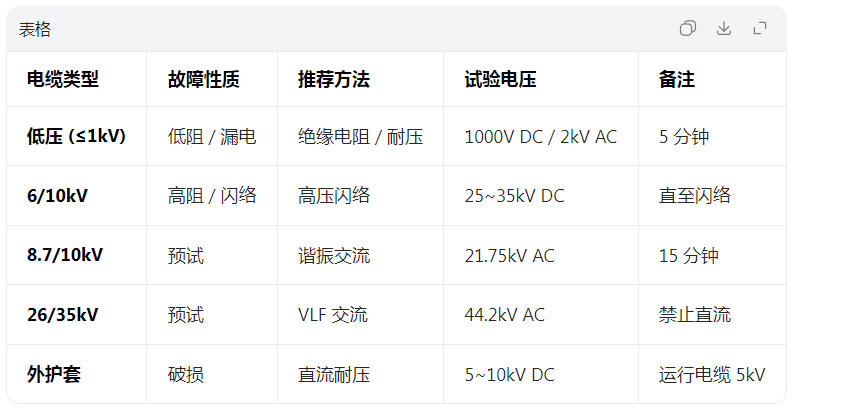

二、常用檢測方法電壓選擇表

三、選擇與操作原則

1. 從低到高，逐級升壓

• 起始：0.5U?，觀察電流 / 泄漏

• 步長：10%~20%U?，每級停留 1~2 分鐘

• 終點：故障閃絡 / 擊穿，或達標準上限

2. 保護完好絕緣

• XLPE：禁用直流；交流不超2.5U?

• 老化電纜：電壓降 10%~20%

3. 遵循標準

• 國標：GB/T 12706、GB 50150

• 行標：DL/T 596（預防性試驗）

四、常見錯誤與風險

• ? 直接加全高壓：易誤擊完好絕緣

• ? XLPE 用直流耐壓：殘余電荷導致運行擊穿

• ? 電壓過低：高阻故障不擊穿，無法定位

五、快速選擇步驟

1. 查電纜：額定電壓 U?、絕緣材質、年限

2. 判故障：低阻 / 高阻 / 閃絡 / 開路（絕緣電阻表）

3. 選方法：低壓脈沖（低阻）、高壓閃絡（高阻 / 閃絡）

4. 定電壓：按類型 / 方法取U?倍數，逐級升壓
